網格模組

多邊形網格包含 3D 曲面掃描器的初始資料,和反向工程中使用的一樣。hyperCAD®-S Mesh 模組可快速準備網格以供 CAM 編程和 NC 銑削加工使用。

不同的 3D 曲面掃描器用途,包括鍛造和鑄造工件、黏土模型和鑄模3D 掃描器提供精準、高解析度的 3D 物件全方位視圖,通常附帶大量資料。

快速備妥要銑削的網面

CAM 編程人員的主要任務是快速建立供銑削使用的完美基底,並依此方式準備網格。要達到最佳銑削結果,必須立即修復任何偏差。可能也需要執行計量分析及檢查。hyperCAD®-S Mesh 提供 CAM 編程人員多種功能,方便他們準備銑削加工的網面。

功能 hyperCAD®-S Mesh

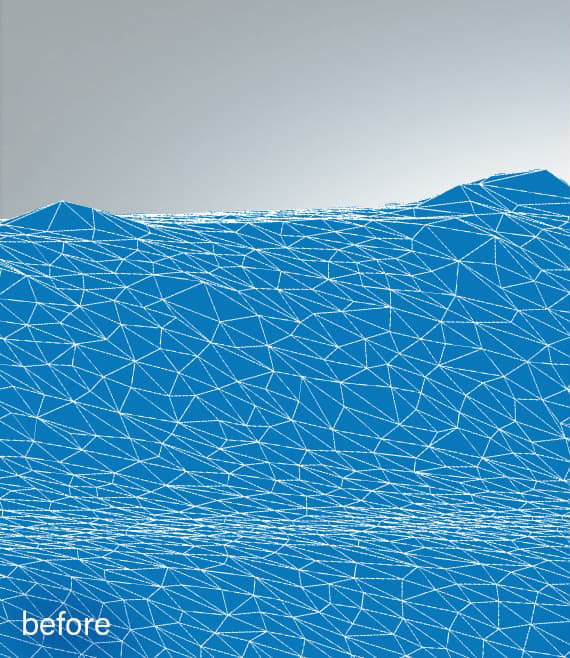

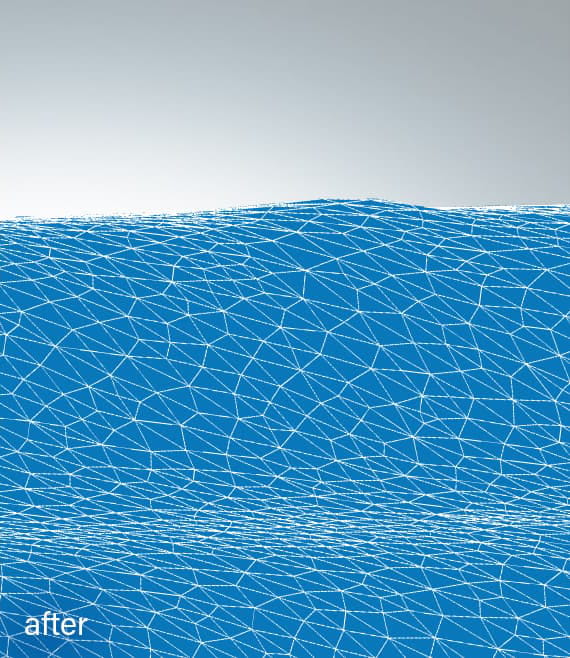

平滑網面

此功能修復偏差。

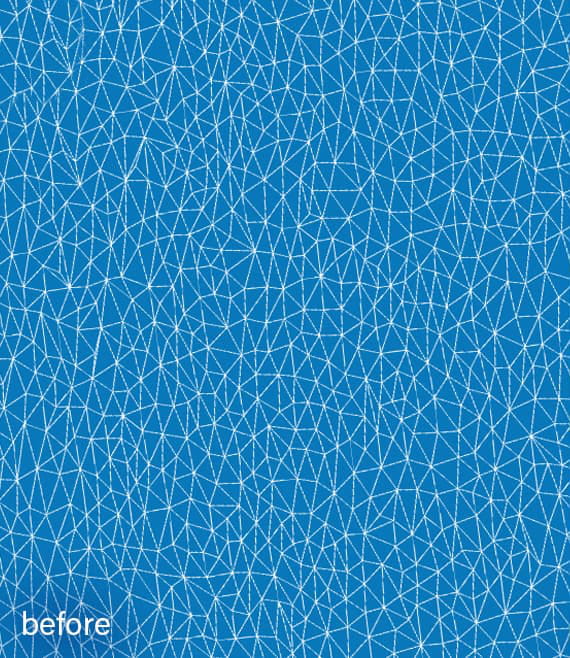

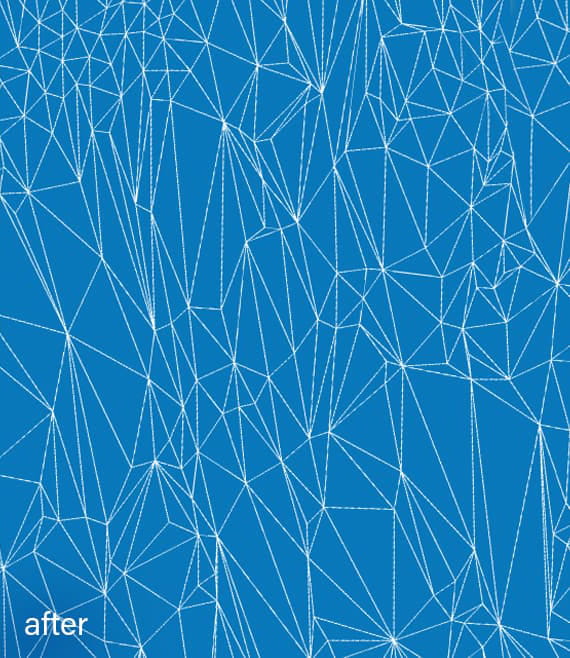

優化網面

此功能可降低網格密度,同時能保有幾何屬性。減少資料量有助於加速模型計算。

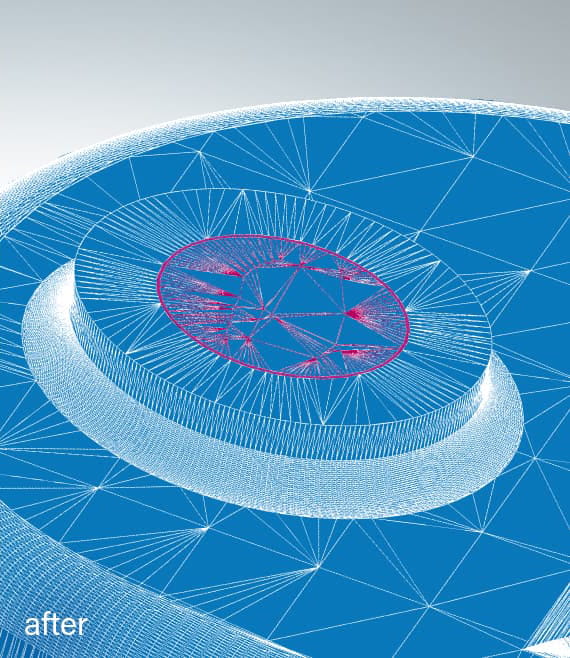

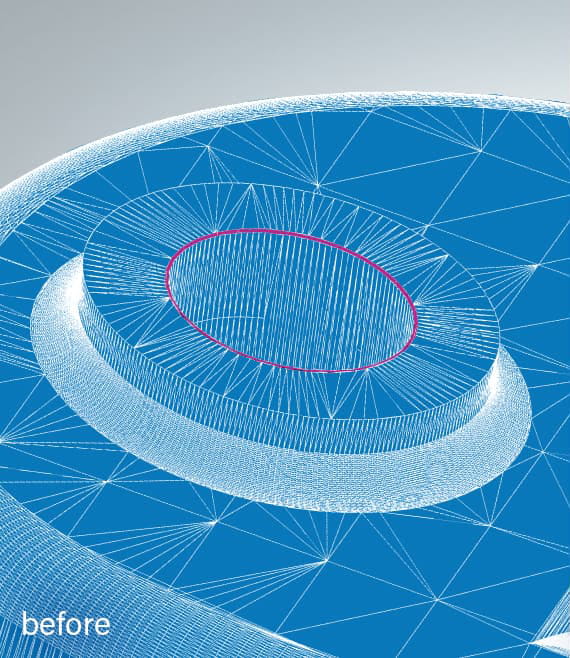

填滿網格區域

此功能以簡便方法封閉網面洞孔。

分離網狀叢集

此功能刪除未連接的網面

表面網格

可從表面、開放和封閉實體產生網格。

分割網格

網面元素可利用平面物件進行分割。所有的三角切口會再重建一次,確保能獲得平滑切削成效。
