壓縮機、泵浦和渦輪

渦輪機械組部件在許多領域提供高效率服務,從發電機到化學處理到飛機上找到的噴氣發動機能見的噴射引擎。生產其中使用的螺旋精密零件需要求加工達到最高效率。

這包含安裝在渦輪機上葉輪和葉盤。個別渦輪葉片是高階部件,其必須滿足曲面品質及輪廓精度許多不同的需求。5 軸銑削處理程序一般用在生產葉輪和葉盤。


 –

產業挑戰

  • 複雜幾何工件

    可靠的 5 軸策略,用於加工高難度複雜葉輪及葉盤幾何

  • 不易加工的材料

    創新的特殊策略有效並簡單加工於鈦合金或英高鎳合金。

  • 高曲面品質和緊密維度公差

    需要高效率策略才能以最少的編程獲得葉輪、葉盤和渦輪葉所需的曲面品質

因有特殊套裝完全符合需求,而使得編程變得更容易

葉輪和葉盤加工高度需要 CAM 軟體。要使用有效率的 NC 程式生產這些部件,標準 5 軸策略仍不足以因應。OPEN MIND 憑藉針對葉輪,葉輪和渦輪機部件的多葉片套裝,能夠提供專門為簡單而有效地對渦輪機械部件進行編程而設計的加工策略。整合到熟悉的 hyperMILL® 環境以合併其他加工選項,並藉此完成工件生產。其他部件如擴散器和外罩也可用單一軟體解決方案編程。hyperMILL® 特殊套裝提供易於使用的自動化功能,允許使用者編程複雜部件,無需任何專案知識。

是否想要進一步瞭解渦輪機械組件的完整 CAM 解決方案?

如果有的話,歡迎聯絡 OPEN MIND

CAM 策略用於產業專用的部件

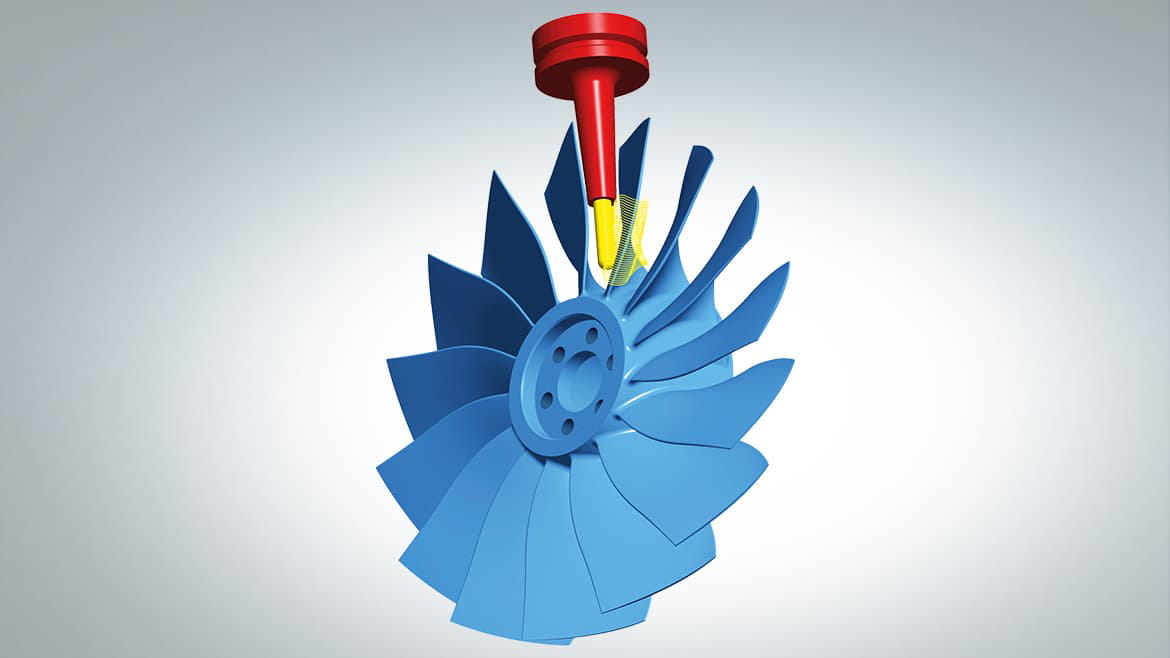

多葉
單葉

多葉

葉輪和葉盤加工的特殊套裝包含以下策略:

  • 多葉粗加工
  • 多葉切入式粗加工
  • 多葉流道精加工
  • 多葉點銑削
  • 多葉側刃銑削
  • 多葉邊緣銑削
  • 多葉圓角銑削

渦輪葉片

葉輪和葉盤加工的特殊套裝包含以下策略:

  • 5 軸葉片頂部銑削
  • 5 軸葉片側刃切削
  • 5 軸葉片圓角銑削
  • 5 軸葉片頂面加工

自動加速編程

和其他所有的公司一樣,渦輪機械製造商也且同樣持續面臨到降低成本的需求。這使得設計端到製程端變得更加重要 – 從 NC 編程到銑削 – 盡可能節省。
特徵和巨集技術讓使用者能在 NC 編程期間節省大量時間。簡單定義主要葉片特徵後,可依巨集形式使用儲存的編程順序。進而使完整的 NC 編程自動化、標準,並且非常迅速地執行。

不留漏洞:模擬和閃避碰撞

OPEN MIND 所開發的模擬技術和後處理,即使是最複雜的葉輪、葉盤及渦輪葉片,每一次都能可靠地製造出來。舉例來說,hyperMILL® VIRTUAL Machining 提供以 NC 程式碼為基礎的模擬。考慮到製造過程中涉及的所有部件幾何形狀和運動特性。模擬 5 軸加工期間,對使用者展示機器刀具將確實執行的實際移動。整合式安全機制確保僅無碰撞 NC 程式會轉移到機台刀具。

影片: 渦輪機械元件適用的 CAM 軟體

想要觀看我們的影片嗎?

那麼請啟用 cookie 以檢視此內容。

接受cookie

渦輪葉片|GROB
葉輪加工
5 軸加工:航太工業 – 單葉片
渦輪葉片|GROB

這展示使用 CAM 軟體 hyperMILL® 編程在 GROB G550 機器上的渦輪葉片加工範例。

葉輪加工

製造帶有多個葉片的複雜旋轉零件(例如葉盤和葉輪)以及單個葉片,都需要複雜的 5 軸 銑削加工。OPEN MIND 提供它自己的葉輪/葉盤和渦輪套裝,可用於飛機引擎、渦輪機械和發電機中的部件。即使沒有該領域的專門知識,也可以對這些複雜的應用程序進行編程。

5 軸加工:航太工業 – 單葉片

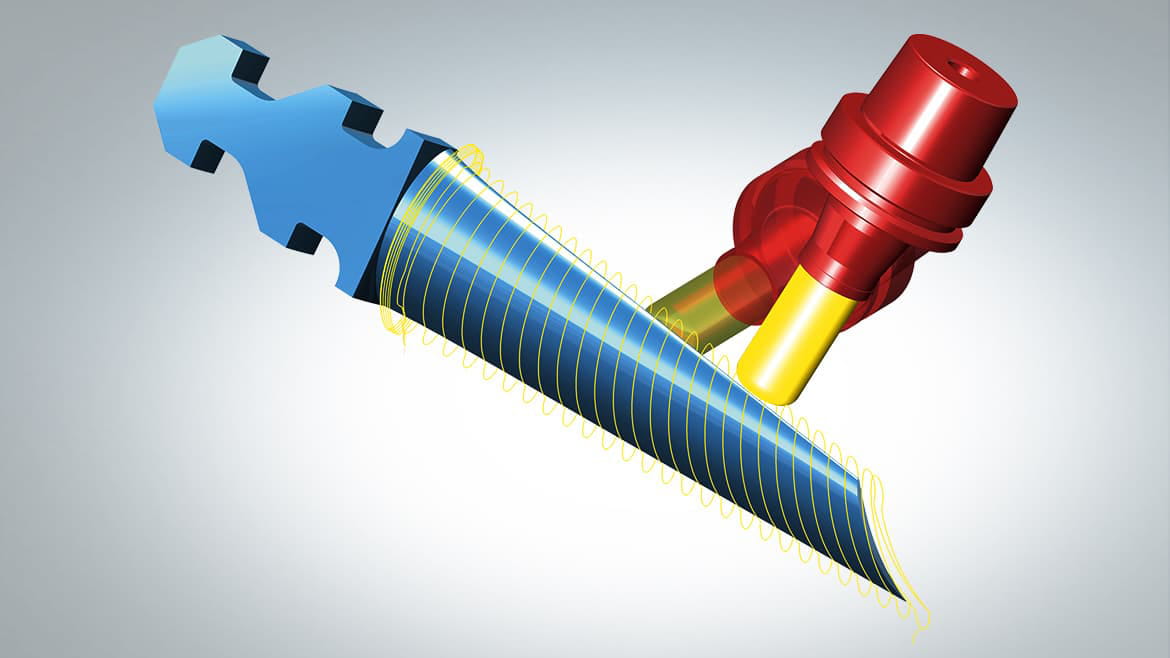

此影片顯示有關 KERN Micro 的單葉片加工。hyperMILL® 的單葉片模組可為此類零件提供最佳的銑削策略,以進行完整與可靠的加工。一個特別的亮點是可以使用錐形圓桶刀進行精加工。如此可大幅減少加工時間並確保出色的表面品質。




參考

 –

Polygona Präzisionsmechanik AG

Read more
 –

VERT TECHNOLOGIES

Read more


優勢概述

  • 整合式解決方案

    單一使用者介面的一切

  • 最佳 5 軸 策略

    能夠安全的加工複雜葉輪、葉盤及渦輪葉片。

  • 編程簡易

    直覺式且受自動化功能支援

  • 高度可靠性程序

    基於檢查過碰撞刀具路徑以及可靠的模擬和閃避碰撞

  • 最佳化的粗加工和精加工策略

    即使在處理難以加工的材料時也能高效率、易於使用刀具和機器的加工作業
