實體模組

可選的 hyperCAD®-S Solids 模組可讓使用者使用實體模型。hyperCAD®-S Solids 提供創新方式直接塑造模型。

在 hyperCAD®-S 中直接建模,首先須選取實體的表面或特徵。而後,編程人員可以即時修改實體模型表面的外形和位置,只需簡單地拖曳控點和操作工具即可。最棒的是,直接塑造模型功能使用原生資料和匯入的資料。沒有任何數仍可以建立特徵資料。因此,在 hyperCAD®-S Solids 模組中使用直接塑造模型功能,可表示 CAM 使用者的實際進度。
hyperMILL® Solids 是一個選擇性模組。

生產力更高,彈性更大

Solids 模組能夠可靠地建立、轉換、修改及合併所有實體。在 CAD 系統中執行工作時,倒角和圓角會直接辦識為特徵。可用特徵與功能可協助 CAM 編程人員以更具生產力及更彈性地使用表面和實體。hyperMILL® Solids 有助於更加容易且更加直覺性地使用實體。

hyperCAD®-S Solids 的特徵

可靠地匯入外部資料

當匯入外部資料時,可利用處理原生資料的相同方式來處理外部資料。草圖、曲線、單一工件或組件、結構、名稱、色彩、圖層及工作平面等所有建造資料,都會被傳送,而且必要時可作修改。

眾多新特徵

可建立基本結構、線性拉伸、旋轉實體、線性和旋轉凹槽、槽穴、簡單及複雜洞孔、圖樣、倒角和圓角。

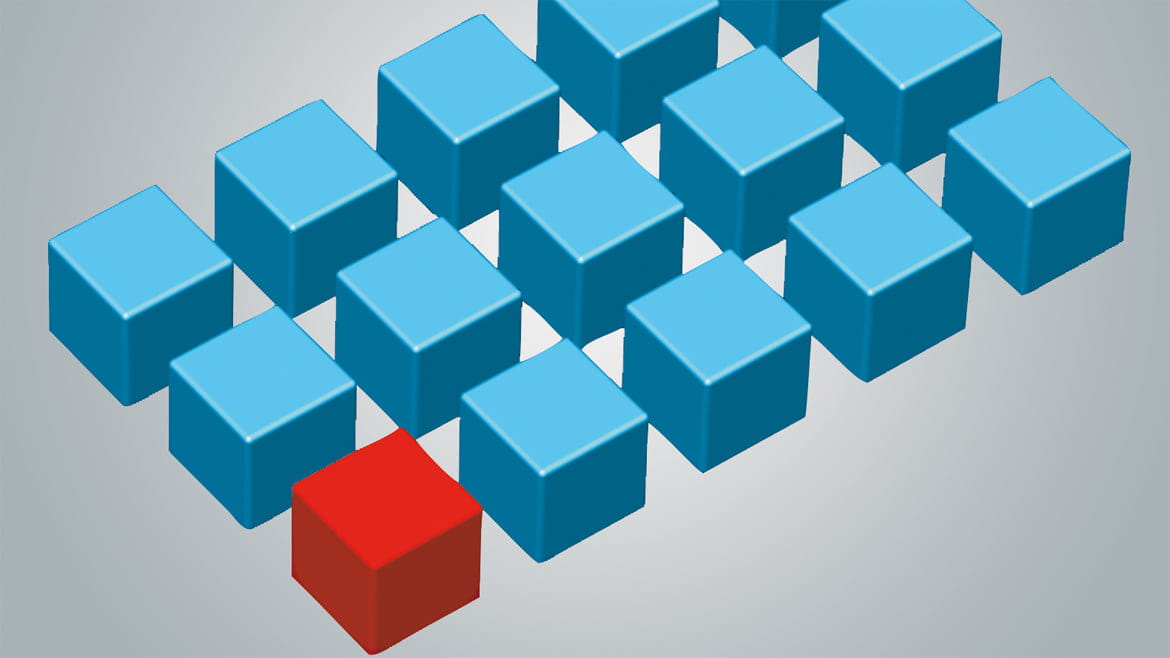

樣式 | 標準特徵 | hypercad-s solids –

樣式

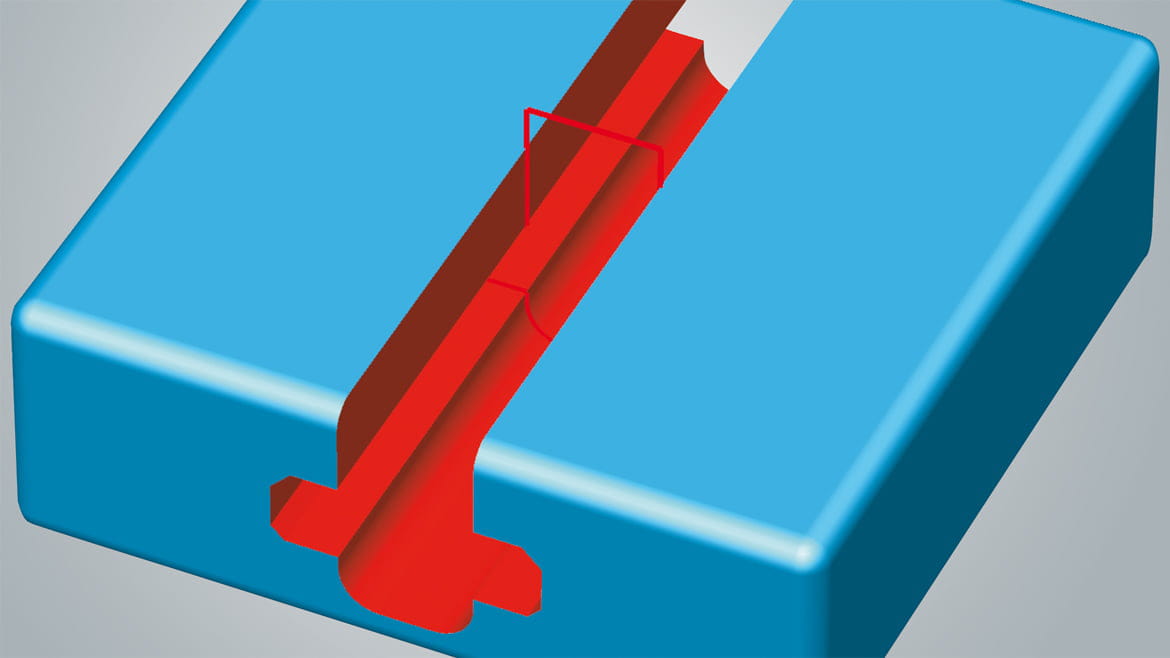

線性凹槽 | 標準特徵 | hypercad-s solids –

線性凹槽

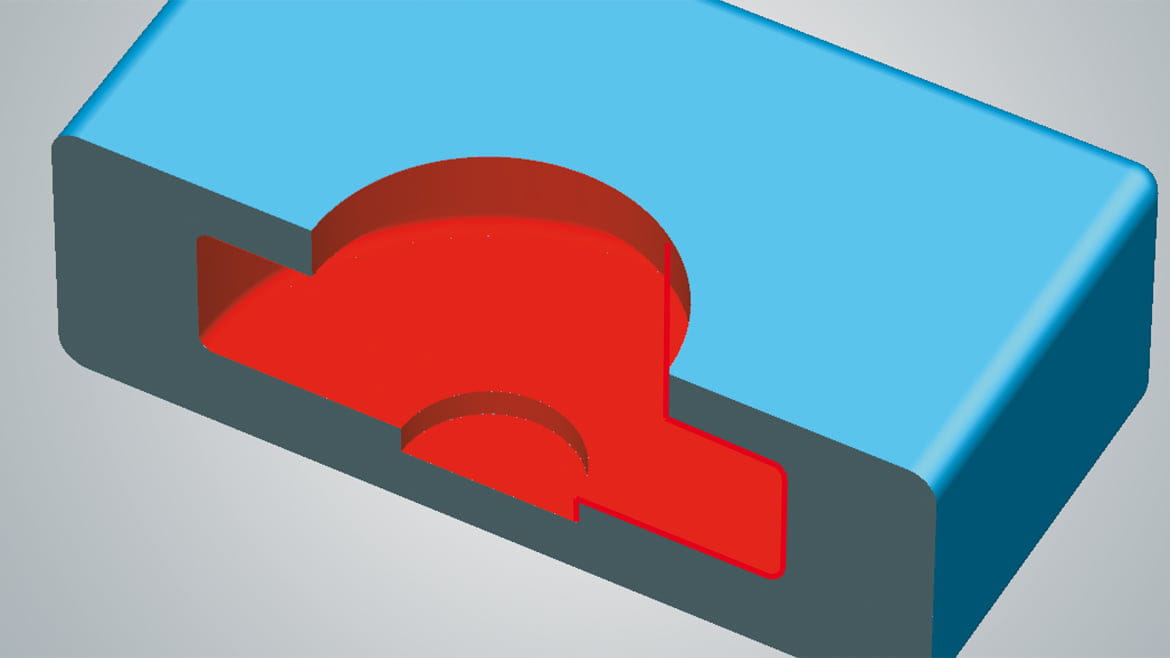

旋轉凹槽 | 標準特徵 | hypercad-s solids –

旋轉凹槽

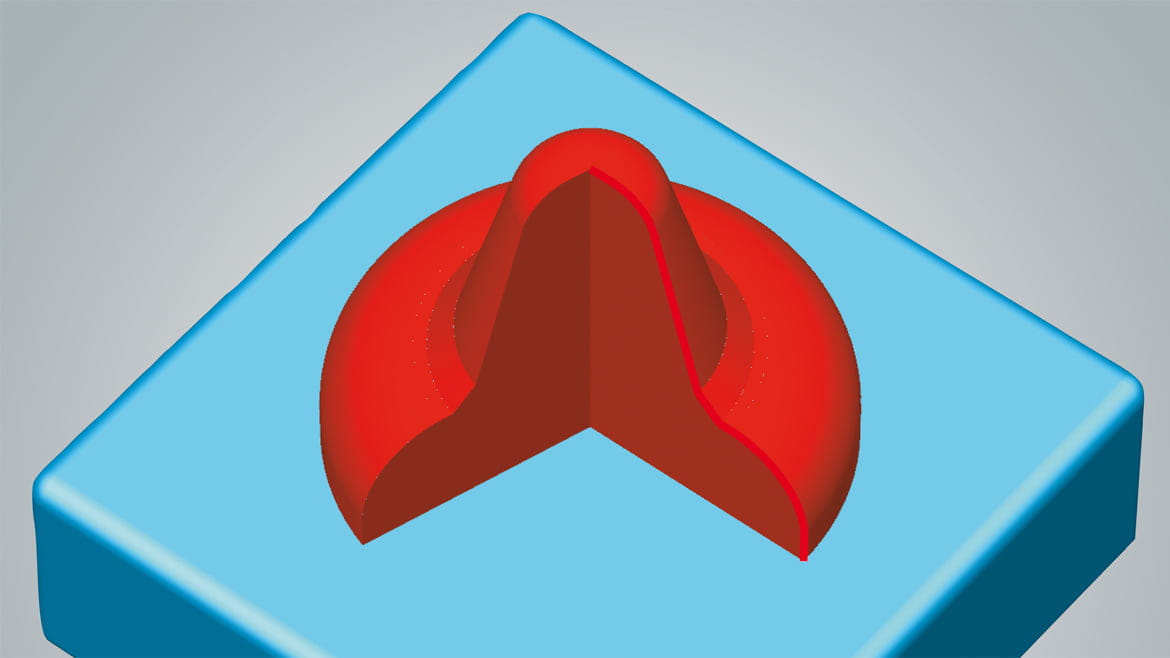

旋轉突出物 | 標準特徵 | hypercad-s solids –

旋轉突出物

所有布林運算

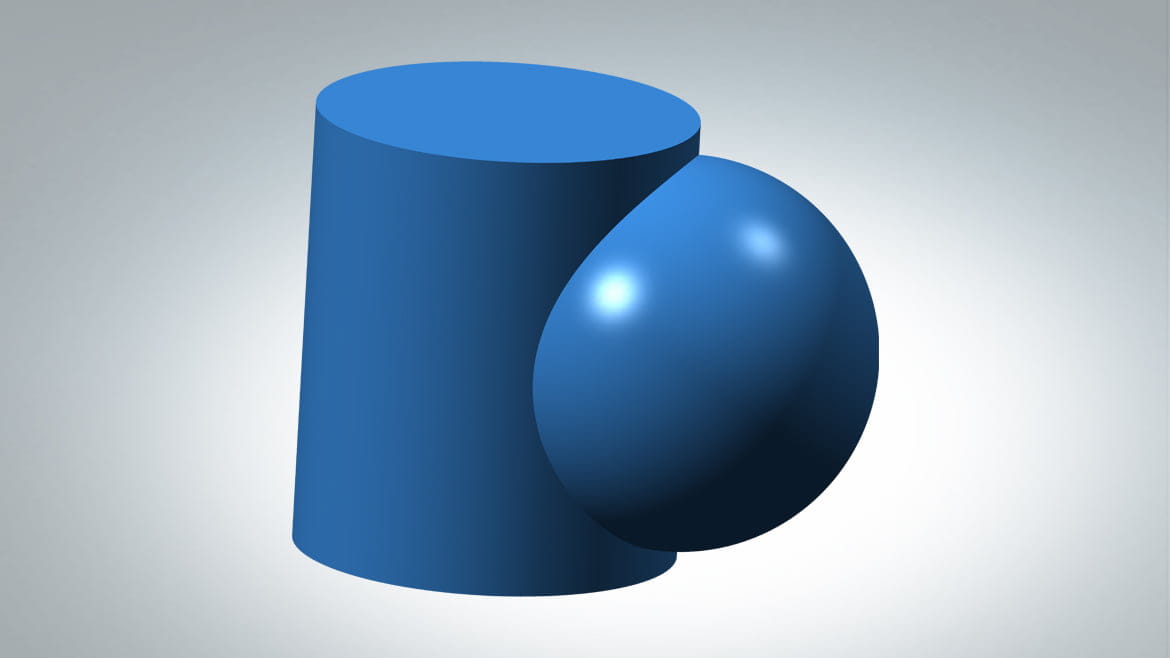

聯集 | 所有布林運算 | hypercad-s solids –

聯集

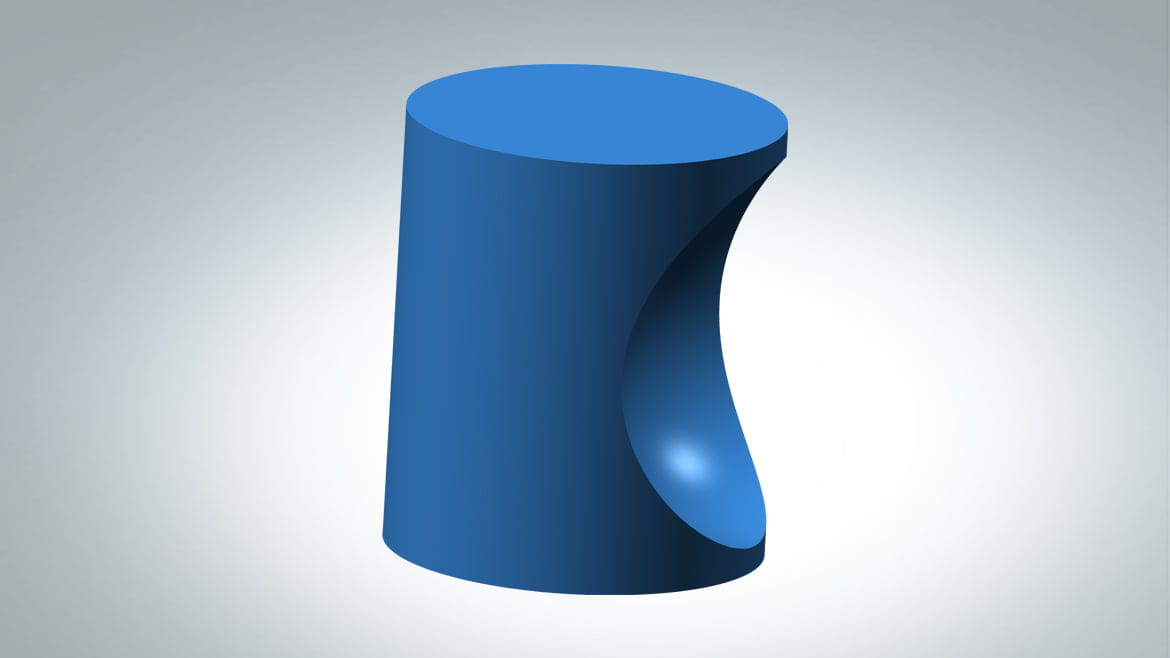

差集 | 所有布林運算 | hypercad-s solids –

差集

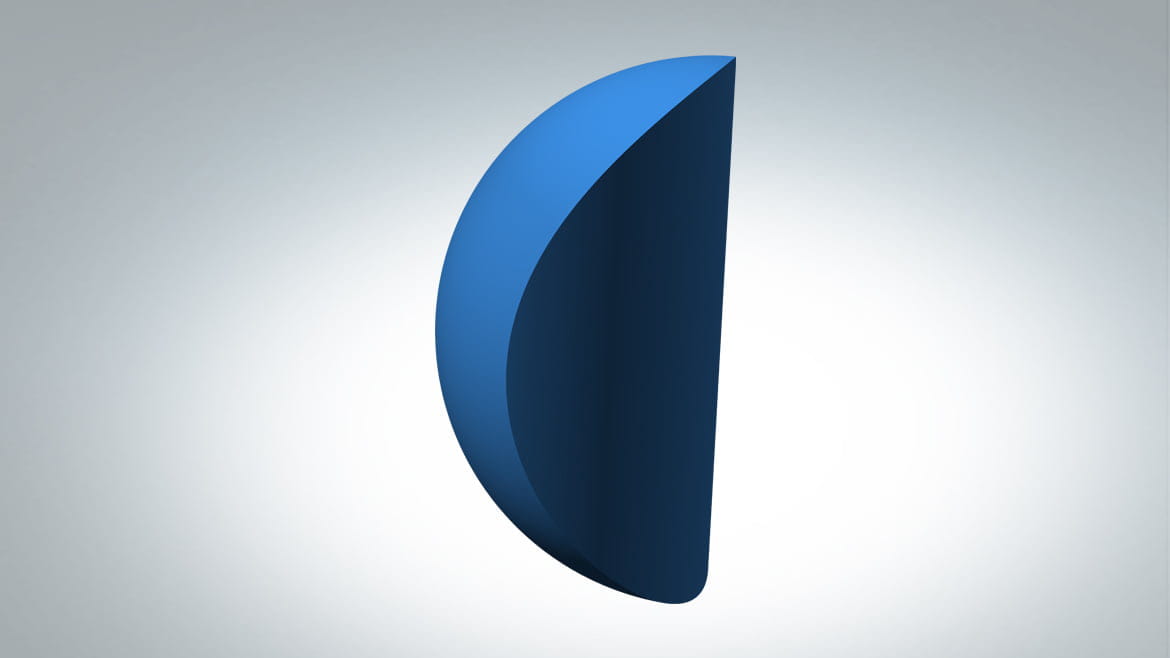

交集 | 所有布林運算 | hypercad-s solids –

交集

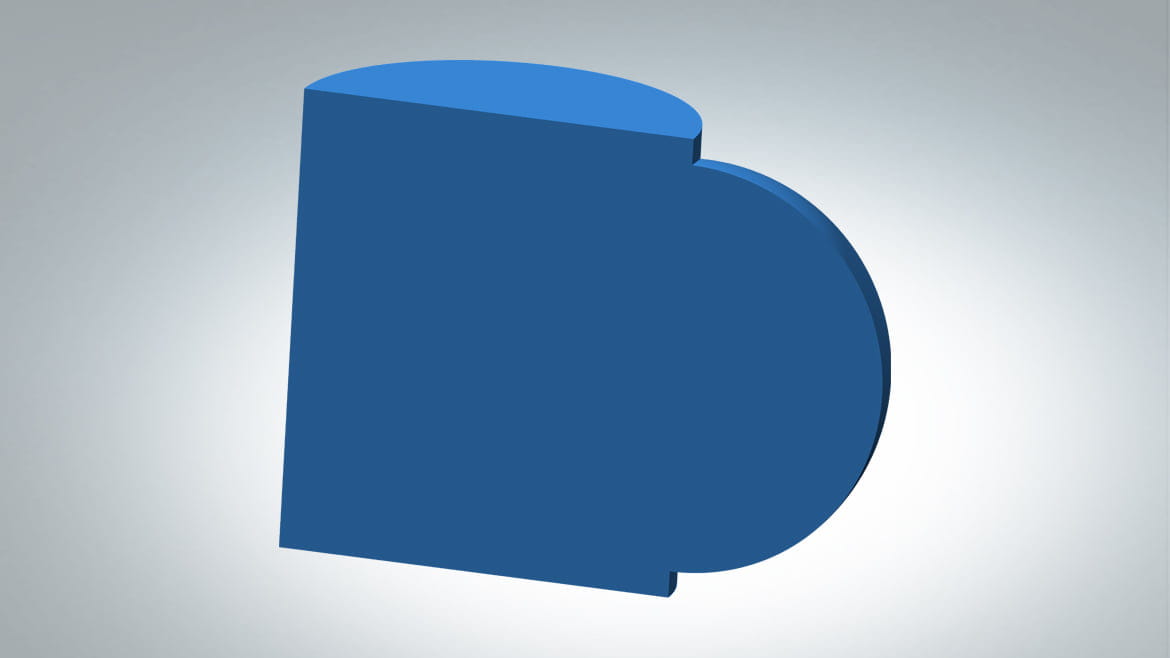

分割 | 所有布林運算 | hypercad-s solids –

分割

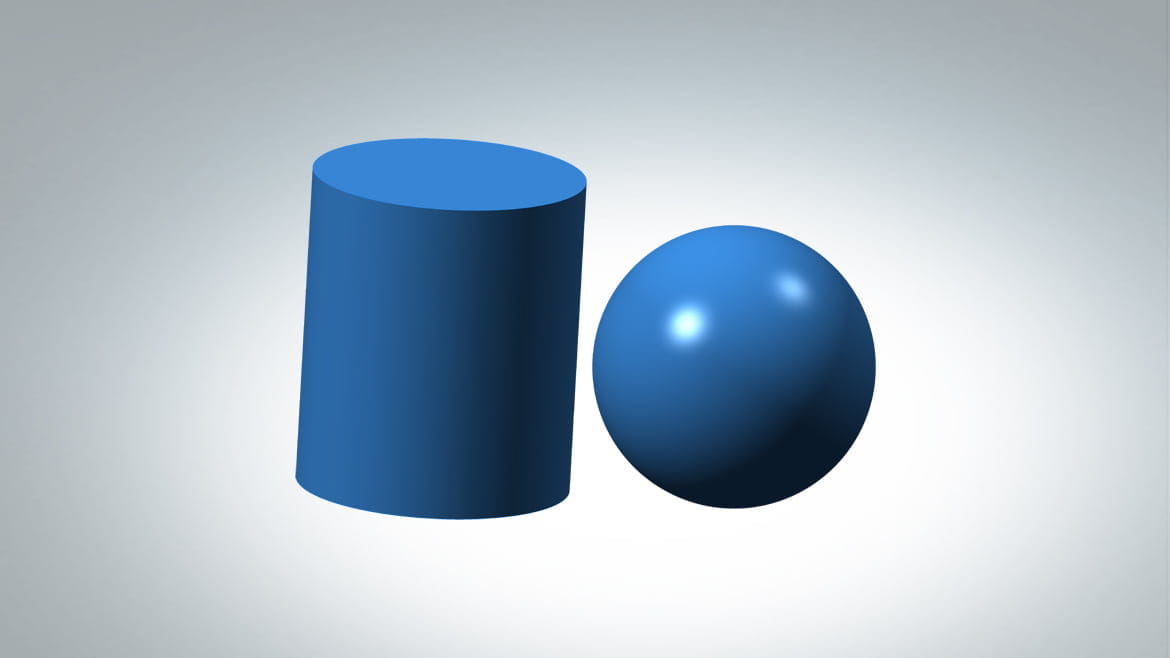

原始模型 | 所有布林運算 | hypercad-s solids –

原始模型

省時區域特徵

區域特徵允許建立使用者特定的特徵。也可使用 hyperMILL® CAM 軟體變換、複製、刪除或選取區域。

從表面建立實體

CAM 編程人員只需點擊幾下,就能從封閉表面建立實體。此程序也能反過來且一樣快速地操作。

方便使用各項特徵

未使用參數建立的特徵仍可以修改。它們全存放在模型樹狀結構中以方便選取。舉例來說,若要改變洞孔的位置,便可使用拖放操作方式來複製或移動各項特徵。在直接做出模型後,系統會自動重新計算其形狀。
有廣泛的功能可用於處理特徵:刪除、鏡像、依樣本安排、偏移、移動、縮放和中斷。

可靠的特徵辨識

匯入表面的圓角和倒角特徵很容易辨識,且可自動建立。接著,可以修改這些特徵的參數。
